模胚在模具加工中必不可少的一環節，以下結合一下我自己的經驗來總結一下，並附有圖檔。

1，因模胚不是太大，大粗用D30R5，因為是封閉的區域，所以用跟隨部件開粗,拐角要設R角，一般是R3

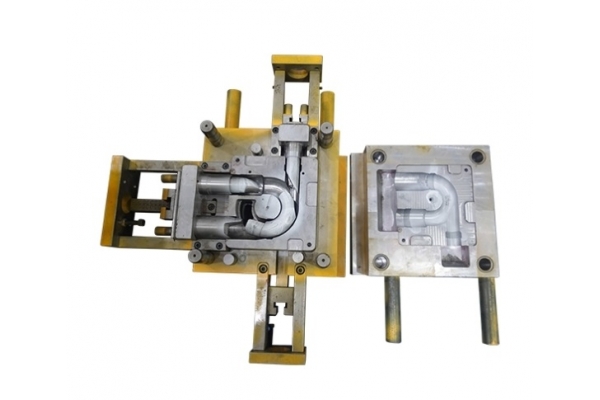

模胚加工

2 因四個行位槽有比較多的殘料需要加工，所以用D17R0.8進行二次開粗

3，D8對D17R0.8加工不到位的角落進行局部清角，用3D等高局部修剪效率更高

4 清角完成後用D17R0.8刀光平麵，光麵完成要用百分表點平麵的深度是否超過公差（一般有行位的需要測量）

5 用D12舊刀對框與行位槽直身進行中光，用側鋒中光效率高，餘量留2-3C左右即可，需要測刀擺

6 用D12好刀對框與行位槽直身進行光刀，光完測量框的垂直度，50MM以內公差在正負2C左右

7 D12接平平麵，因模仁底部有倒角，所以側邊留0.1MM，底部接平，不可以高出大平麵，可略深1-2C左右。

模胚加工

8 D8R0.5局部光刀

9 D6對D12加工不到位的行位槽進行清角

10 防水圈加工，磨成型刀走中心線，2D旋轉線加工到位

11 用倒角刀進行倒角，記得模胚必須倒角哦！
