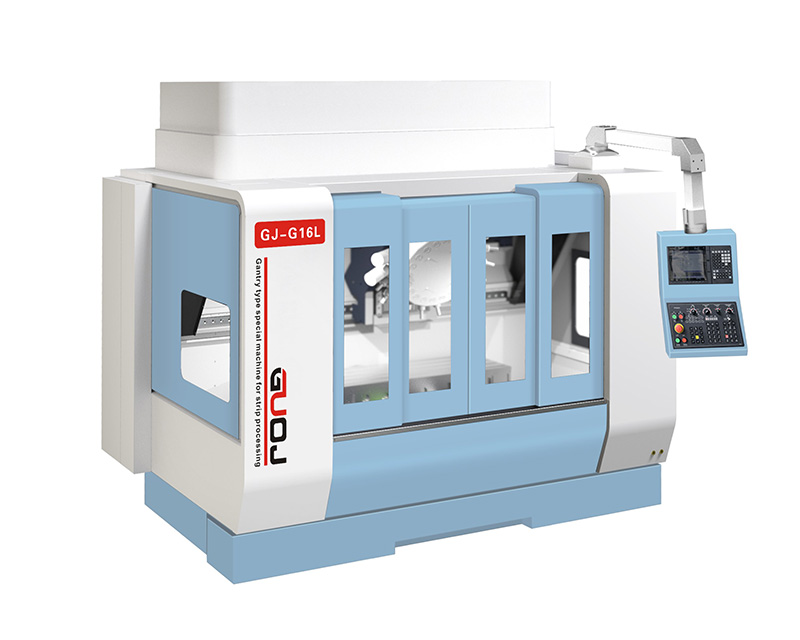

龍門式長條加工專用機 GJ-G16L

三軸采用台製“ 銀泰PMI或上銀HIWIN”C3級滾珠絲杆

三軸采用台製“ 銀泰PMI或上銀HIWIN”C3級滾珠絲杆

三軸采用台製“ 銀泰PMl或上銀HIWIN”滾柱線軌

三軸采用台製“ 銀泰PMl或上銀HIWIN”滾柱線軌

三軸采用P4級進口軸承

三軸采用P4級進口軸承

三軸聯軸器

三軸聯軸器

三軸 防護罩

三軸 防護罩

BT30-Φ100-20000RPM直接式長鼻主軸

BT40-Φ150-8000/10000RPM直接式長鼻主軸

BT30- 16T翻轉式刀庫

BT40- 24T圓盤式刀庫

容積式注油器

容積式注油器

工具箱及調整工具

工具箱及調整工具

X/Y/Z行程

mm

600*500*300

1600*500*300

2000*500*300

2000*500*300

工作台尺寸

mm

1700*500

1700*500

2100*500

2100*500

工作台載重

kg

600

600

600

600

主軸鼻端至工作台距離

mm

150-450

150-450

150-450

150-450

工作台T型槽

mm

5-18*100

5-18*100

5-18*100

5-18*100

主軸錐孔/直徑

mm

BT30（Φ100）

BT40（Φ150）

BT30（Φ100）

BT40（Φ150）

主軸轉速

rpm

20000

8000/10000

20000

8000/10000

(X/Y/Z)快速移位

mm

32/48/48

24/36/36

24/48/48

18/36/36

滾珠絲杆

mm

X:50*16

Y:40*16

Z:32*16

X:50*16

Y:40*16

Z:32*16

X:50*16

Y:40*16

Z:32*16

X:50*16

Y:40*16

Z:32*16

線性導軌(線軌寬度)

mm

X:45 YZ:35（Y軸4軌）

X:45 YZ:35（Y軸4軌）

X:45 YZ:35（Y軸4軌）

X:45 YZ:35（Y軸4軌）

機器重量

kg

約5500

約5600

約6100

約6200
