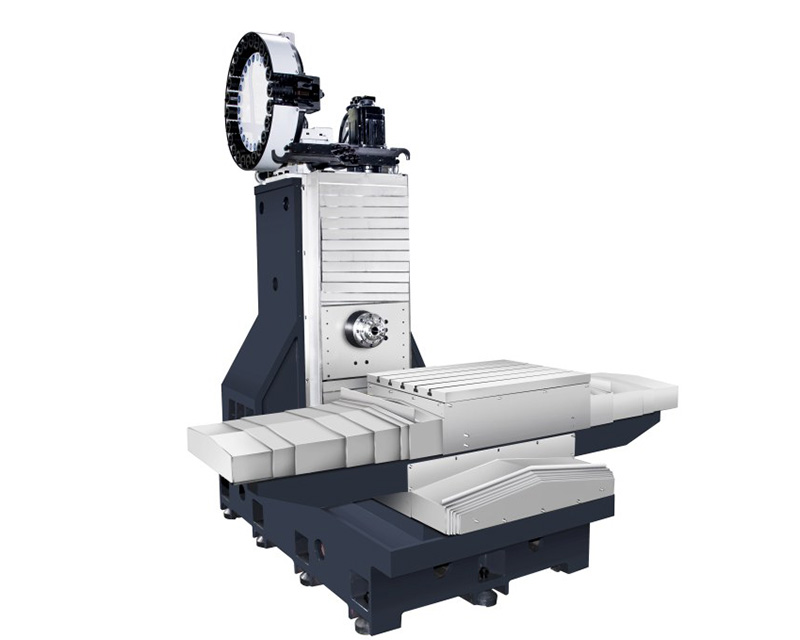

臥式加工中心采用三軸台灣“上銀”滾柱線軌( HMC50標配)，三軸德國“力士樂”滾珠線軌( HMC80標配)
標準配置
三軸台灣“上銀”滾柱線軌( HMC50標配)
三軸德國“力士樂”滾珠線軌( HMC80標配)
BT40-Φ140- 12000rpm轉直接式主軸
三軸采用聯軸器
三軸采用P4級軸承
三軸防護罩
容積式注油器
工具箱及調整工具
可選配置
台灣“上銀”滾柱線軌( HMC80選配)
BT40-24T刀臂式刀庫
Φ320轉台( HMC50選配)
BT40-Φ140-15000轉直接式主軸
名稱 | 單位 | GJ-HMC50 | GJ-HMC80 |
X/Y/Z軸行程 | mm | 800*600*600 | 1100*600*600 |
工作台尺寸 | mm | 585*390 | 800*600 |
轉台尺寸(選配) | Φ320/Φ400 | 400*400/500*500 | |
轉台驅動方式 | 油壓驅動四等分/伺服驅動1‰度 | 油壓驅動四等分/伺服驅動1‰度 | |
轉台載重 | 視具體轉台參數 | 視具體轉台參數 | |
主軸規格 | BT40-Φ140 | BT40-Φ140 | |
主軸端麵到轉台中心 | mm | 120-750 | 180-780 |
主軸中心線到轉台台麵 | mm | 0-600 | 140-710 |
三軸絲杆 | mm | XZ：Φ32*16，Y：Φ40*12 | Φ40*12 |
三軸線軌 | mm | 35#XZ標準滑塊+Y軸加長滑塊 | 45*2 |
光機外形尺寸 | mm | 2220*2070*2060（不含刀庫） | 2390*2210*2110 |
光機重量 | kg | 約4000 | 約5100 |
